Les 1: LED

Functie na opstelling

Als de opstelling correct gebouwd is volgens de bouwtekening en de code geüpload is zal het lampje gaan knipperen.

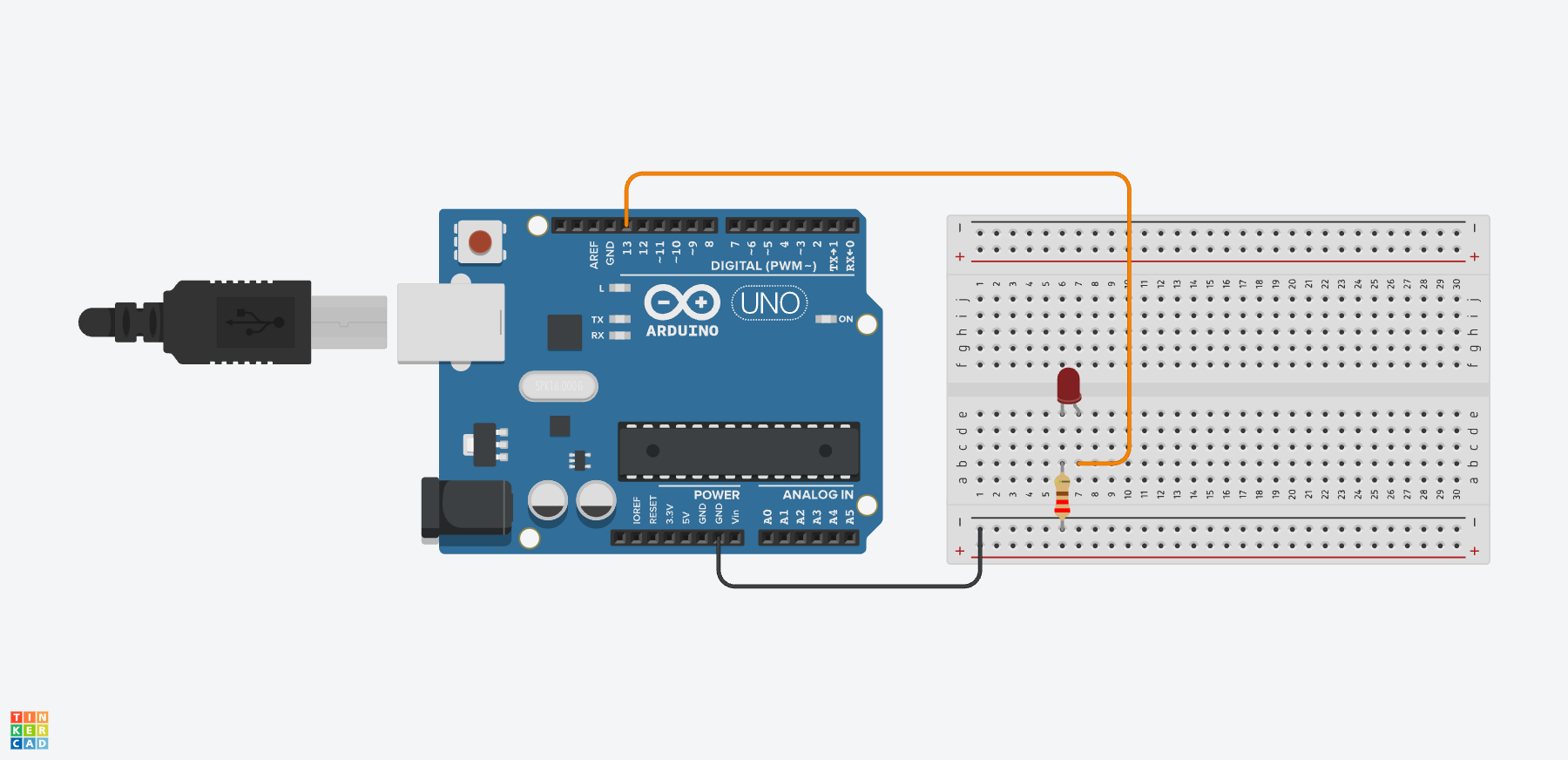

Opstelling

Code

/*
  Autheur:      Fun met Electronica
  Link:         https://training.funmetelectronica.nl/docs/arduino-basis/lessen/les-1-led/
  Beschrijving: Laat een led knipperen
*/

int led = 13;               // De led is aangesloten op pin 13

/*
  Het programmablok void setup wordt eenmaal beschreven
*/
void setup() {
  pinMode(led, OUTPUT); // We geven aan dat de led-pin-aansluiting een output is (spanning moet geven)
}

/*
  Het programmablok void loop herhaalt zich keer op keer
*/
void loop() {
  digitalWrite(led, HIGH);   // zet spanning op de led-pin
  delay(1000);               // wacht een seconde (1000 miliseconden)
  digitalWrite(led, LOW);    // zet de spanning van de led-pin af
  delay(1000);               // wacht een seconde
}

Code zonder commentaar

int led = 13;

void setup() {
  pinMode(led, OUTPUT);
}

void loop() {
  digitalWrite(led, HIGH);
  delay(1000);
  digitalWrite(led, LOW);
  delay(1000);
}

Opdrachten

Opdracht 1

Probeer LED twee keer zo snel te laten knipperen: verander de tijden.

Opdracht 2

Laat de LED één keer snel knipperen gevolgd door een langzame knippertijd: voeg een paar stappen toe.
